设计基础
1、 原水水质：甲方提供
2、 纯化水设备技术参数：
（1）预处理产水量 ：2t/h
（2）纯水产水量 ：1t/h
（3）RO 设备脱盐率 ： ≥99%
（4）RO 主机尺寸 ：1200×800×1000 ㎜（长×宽×高）
（5）设备电力需求：380V
（6）设备压缩空气：4-6 公斤
3、 工程界限：
a) 设备界限：总进水口 2 米处至终端出水口 2 米处；
b) 控制界限：原水进水至终端水质在线检测；
c) 电、水、气等：由需方送至相关设备处；
d) 排水：由供方送至设备室内排水设施。
4、 现场施工条件：
a) 低压动力电源：AC380V±5%，50Hz，3P+1N；
b) 低压控制和照明电源：AC220V±5%，50Hz，3P+1N+1PE；
c) 操作用直流电源：DC24V；
d) 原水给水流量： ≥3t/h。
5、 设计、制造、施工及验收标准：
a) 设备制造和材料符合的标准和规定的最新版本的要求：
i. GB150《钢制压力容器》
ii. JB2932《水处理设备制造技术条件》
iii. HGJ32《橡胶衬里化工设备》
iv. 《压力容器安全技术监察规程》
v. 进口设备的制造工艺和材料符合美国机械工程师协会（ASME）和美国 材料试验学会（ASTM）的工业法规中涉及的标准或相当标准。
b) 对外接口法兰采用的标准和要求:
i. JB/T74-94《管路法兰 技术条件》
ii. JB/T74-94《管路法兰 类型》
iii. JB/T81-94《凸面板式平焊钢制法兰》
iv. JB/T87-94《管法兰用石棉橡胶垫片》
c) 衬里钢管和管件符合的标准的最新版本的规定要求:
i. HG21501《衬胶钢管和管件》
ii. H G20538《衬塑 ( P P P E P V C ) 钢管和管件
d) 如果上述规范或标准对某些专用材料不适合时,则采用材料生产厂的标准。

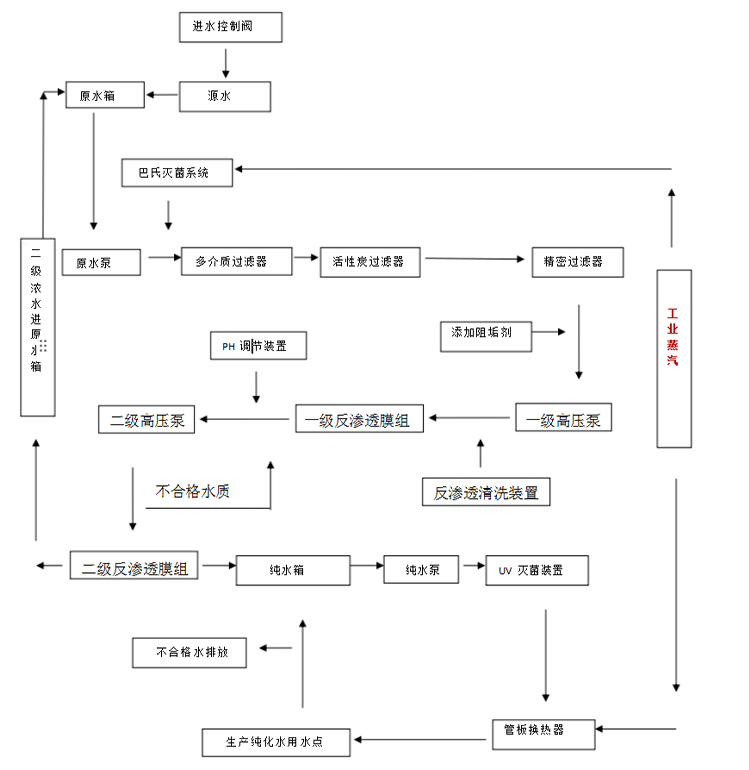

6、制水系统设计工艺流程
设备特点
1、采用美国进口反渗透膜，脱盐率高、使用寿命长，运行成本低廉；
2、高压泵采用杭州南方泵，外型美观、高效率、低噪音，运行稳定；
3、采用自动控制，可实现无人化操作，；
4、在线水质监测控制，实时监测水质变化，保障水质安全,二级产水及车间总回水 在线电导率监测，合格水与不合格水排放。；
5、无水保护功能：
如原水断水，蜂鸣器报警，控制器关闭整个 RO 系统,防止泵空抽。如供水恢复 则自动重新启动系统。
6、纯水箱液位保护功能：
如纯水箱纯水超过高液位即水满时，控制器关闭整个 RO 系统。如液位回落则 重新启动系统。
7、低压保护功能：
如系统供水不足，产生低压，蜂鸣器报警，控制器关闭整个 RO 系统，保护水 泵；如压力恢复，则系统自动重启。
8、高压保护功能：
如系统运行压力过高，蜂鸣器报警，控制器关闭整个 RO 系统，防止水泵和反 渗透膜损坏；如压力恢复，则系统自动重启。
9、电导率超标报警功能：
电导率值大于设定上限值时，蜂鸣器报警，电导率超标继电器吸合，小于设定 值时，报警解除， 同时继电器释放。
10、设备水温指示：实时显示产水水温。

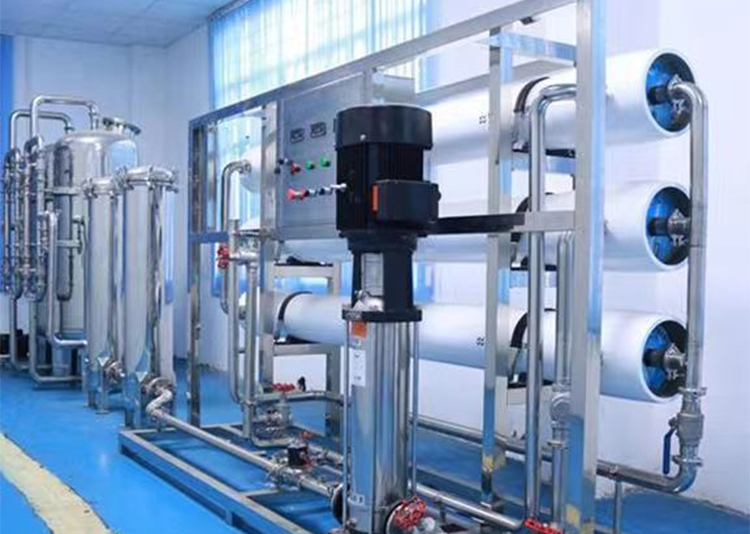

1T/H 二级反渗透纯化水设备装置
| 原水储罐 feed water storage tank | ||||||
序号 | 名称 | 型号 | 材质 | 技术参数及规格 | 供应商 | 数量 | 备注 |
1 |
原水箱 |
WRE-1000 |
SUS304 | D=100 H=1800 V=1000L 厚度 3mm 压力：常压 设计温度：常温 结构：上下封头 |
扬州沃瑞尔 |
1 台 | 作为来自市政自来水 的原水缓冲 |
2 |
进水气动阀 |
Φ32 |
SUS304 | 连接方式：快装连接 温度范围：-10℃~+180℃ |
龙泽 |
1 只 | 原水箱的进水阀可根据 原水箱液位自动启停 （当液位高时阀关闭当 液位低时阀打开） |
3 |
手动快装球阀 |
Φ32 |
SUS304 | 连接方式：快装连接 温度范围：-10℃~+180℃ |
龙泽 |
1 只 | 旁通） 当电磁阀失去 作用可通过旁通直接 进水 |
4 | 手动快装球阀 | Φ25 | SUS304 | 连接方式：快装连接 温度范围：-10℃~+180℃ | 龙泽 | 1 只 | 水箱出水 |
5 | 手动快装球阀 | Φ25 | SUS304 | 连接方式：快装连接 温度范围：-10℃~+180℃ | 龙泽 | 1 只 | 水箱排污 |
6 | 呼吸器 | Φ89 | SUS304 | 滤芯材质：PP 过滤精度：0.22 μm | 扬州沃瑞尔 | 1 只 | 防止不洁气体进入水箱 |
7 | 液位传感器 | HX308 | SUS304 | 类型:2 线制 输入 24VDC 输出 4-20mA 量程 0-3 米 连接方式：快装 | 杭州 | 1 套 | 测量原水箱的实际液位 可在触摸屏上直接显示 |
8 | 隔膜压力表 | 0-0.6Mpa | SUS304 | 连接:卡箍 精度等级：1.5 grade 轴向 |
KTYB | 1 只 | 监测总进水压力 |
二 | 原水泵 feed water pump | ||||||
序号 | 名称 | 型号 | 材质 | 技术参数及规格 | 供应商 | 数量 | 备注 |
1 |
原水泵 |
CHL4-40 |
过流材质 SUS304 | 功率： 0.55KW 电机为全封闭，风冷式二级标 准 标准电压：3*380-415V |
南泵 |
1 台 |
给预处理运行、多介 质过滤器提供动力 |
2 | 单向阀 | Φ32 | SUS304 | 连接方式：快装连接 温度范围：-10℃~+180℃ | 龙泽 | 1 只 | 防止预处理水倒流， 保护原水泵 |
3 | 支架 | SUS304 | 扬州沃瑞尔 | 1 只 | 原水泵支撑 | ||
三 | 巴氏灭菌系统 The Pasteurization System | ||||||
序号 | 名称 | 型号 | 材质 | 技术参数及规格 | 供应商 | 数量 | 备注 |
1 |
板式换热器 |
组合件 |
过流材质 SUS304 |
密封材质：EPDM 换热面积：1M² |
山东淄博 |
1 台 | 加热原水至 85℃循 环 2 小时，实现预处 理及管路的灭菌 |
2 | 蒸汽截止阀 | Φ32 | SUS304 | 连接方式：快装连接 温度范围：-10℃~+180℃ | 龙泽 | 1 只 | 手动调节蒸汽压力 |
3 | 气动角座阀 | Φ32 | SUS304 | 连接方式：快装连接 温度范围：-10℃~+180℃ | 龙泽 | 1 只 | 自动控制生蒸汽 |
4 | 温度传感器 | 0-120℃ | SUS304 | 类型：2 线制 输入：PT100 | 杭州 | 1 只 | 测量巴氏灭菌温度 |
5 | 疏水阀 | 石墨铸铁 | 浮球式 | 上海 | 1 只 |
冷凝水排放 | |
6 | 手动球阀 | Φ25 | SUS304 | 连接方式：快装连接 温度范围：-10℃~+180℃ | 龙泽 | 1 只 | |
7 | 隔膜压力表 | 0-0.6Mpa | SUS304 | 连接:卡箍 精度等级：1.5 grade 轴向 | KTYB | 1 只 | 监测蒸汽压力 |
8 | 管路 | Φ25 | SUS304 | 内外充气焊接 | 扬州沃瑞尔 | 1 套 | |
四 | 多介质过滤器 Mechanical filter | ||||||
序号 | 名称 | 型号 | 材质 | 技术参数及规格 | 供应商 | 数量 | 备注 |
1 |
多介质过滤器 |
GEF-500 |
SUS304 | 外形尺寸：500 设计压力：0.55MPa 设计温度：90℃ 内表面材质：衬胶 |
扬州沃瑞尔 |
1 台 | 去除原水中的胶体、 悬浮物、泥沙, 降低 原水浊度 |
2 | 进水气动角座 阀 | Φ32 | SUS304 | 连接方式：快装连接 温度范围：-10℃~+180℃ | 龙泽 | 1 只 |
操作阀组 PLC 自动控制正、反 洗 |
3 | 上排气动角座 阀 | Φ32 | SUS304 | 连接方式：快装连接 温度范围：-10℃~+180℃ | 龙泽 | 1 只 | |
4 | 反洗气动角座 阀 | Φ32 | SUS304 | 连接方式：快装连接 温度范围：-10℃~+180℃ | 龙泽 | 1 只 | |
5 | 下排气动角座 阀 | Φ32 | SUS304 | 连接方式：快装连接 温度范围：-10℃~+180℃ | 龙泽 | 1 只 | |
6 |
填料 | 0.5-1.0mm |
石英砂 |
精致石英砂 |
宜兴 |
500kg |
滤料 |
1.0-2.0mm | |||||||
2.0-4.0mm | |||||||
4.0-8.0mm | |||||||
7 | 隔膜压力表 | 0-0.6Mpa | 过流材质 SUS304 | 连接:卡箍 精度等级：1.5 grade 轴向 |
KTYB | 1 只 | 监测多介质过滤器进 水压力 |
8 | 旋塞式取样阀 | DN8 | SUS304 | 连接方式：快装连接 温度范围：-10℃~+180℃ | 龙泽 | 1 只 | 取样检测出水水质 |
五 | 活性炭过滤器 Active filter | ||||||
序号 | 名称 | 型号 | 材质 | 技术参数及规格 | 供应商 | 数量 | 备注 |
1 |
活性炭过滤器 |
GEH-500 |
SUS304 | 外形尺寸：500 设计压力：0.55MPa 设计温度：90℃ 内表面材质：衬胶 |
扬州沃瑞尔 |
1 只 | 去除水中的游离氯、 色度、微生物、有机 物以及部份重金属等 有害物质 |
2 | 进 水 气 动 角座 阀 | Φ32 | SUS304 | 连接方式：快装连接 温度范围：-10℃~+180℃ | 龙泽 | 1 只 |
操作阀组 PLC 自动控制正、 反洗 |
3 | 上排气动角座 阀 | Φ32 | SUS304 | 连接方式：快装连接 温度范围：-10℃~+180℃ | 龙泽 | 1 只 | |
4 | 反洗气动角座 阀 | Φ32 | SUS304 | 连接方式：快装连接 温度范围：-10℃~+180℃ | 龙泽 | 1 只 | |
5 | 下排气动角座阀 | Φ32 | SUS304 | 连接方式：快装连接 温度范围：-10℃~+180℃ | 龙泽 | 1 只 | |
6 | 灭菌回流气动角 座阀 | Φ32 | SUS304 | 连接方式：快装连接 温度范围：-10℃~+180℃ | 龙泽 | 1 只 | 灭菌关闭 |
7 | 填料 | 果壳 101 | 果壳活性炭 | 宜兴 | 300kg | 滤料 | |
8 | 隔膜压力表 | 0-0.6Mpa | SUS304 | 连接:卡箍 精度等级：1.5 grade 轴向 | 轩圣 | 1 只 | 检测活性炭过滤器进 水压力 |
9 | 旋塞式取样阀 | DN8 | SUS304 | 连接方式：快装连接 温度范围：-10℃~+180℃ | 龙泽 | 1 只 | 取样检测出水水质 |
六 | 保安过滤器 precision filter | ||||||
序号 | 名称 | 型号 | 材质 | 技术参数及规格 | 供应商 | 数量 | 备注 |
1 |
保安过滤器 |
JL-3B |
SUS304 |
4T |
扬州沃瑞尔 |
1 台 | 去除水中大于5um 以 上的颗粒，防止进入反 渗透装置中影响反渗透 膜的使用寿命 |
2 | 隔膜压力表 | 0-0.6Mpa | SUS304 | 连接:快装 精度等级：2.5 径向 | KTYB | 1 只 | 检测精密过滤器进水压 力 |
3 | 过滤器滤芯 | Ф60× 1000m m | PP 熔喷 | 过滤精度：5 μm | 上海 | 5 支 | 过滤 5 微米以上的颗粒 |
4 | 排气阀 | DN15 | SUS304 | 龙泽 | 1 只 | ||
七 | 一级 RO 装置 Revrvse Osmosis-1 | ||||||
序号 | 名称 | 型号 | 材质 | 技术参数及规格 | 供应商 | 数量 | 备注 |
1 |
高压泵 |
CDLS4-12 |
过流材质 SUS304 | 功率：2.2kw/380 防护等级：IP55 绝缘等级：F 标准电压：50Hz 3*380-415V 电机为全封闭，风冷式二级标 准电机 |
南泵 |
1 台 |
为一级反渗透膜组提 供动力 |
2 |
膜元件 |
BW30-4040 |
聚酰胺复合 膜 |
膜片类型：聚酰胺复合膜 操作温度：≤45℃ |
美国陶氏 |
6 支 | 去除大部分无机离子 （如钙、镁硫酸根 等） 、有机物、微粒 和细菌 |
3 | 膜容器 | Φ 108 | SUS304 | 4 英寸 2 芯装 | 扬州沃瑞尔 | 3 支 | 安装 RO 膜 |
4 | 单向阀 | Φ32 | SUS304 | 连接方式：快装连接 温度范围：-10℃~+180℃ | 龙泽 | 1 只 | 高压泵出水 |
5 | 手动隔膜阀 | Φ25 | SUS304 | 连接方式：快装连接 温度范围：-10℃~+180℃ | 龙泽 | 1 只 | 浓水调节 |
6 | 电动慢开阀 | Φ 19 | SUS304 | 连接方式：快装连接 温度范围：-10℃~+180℃ | 龙泽 | 1 只 | 冲洗阀 |
7 | 手动隔膜阀 | Φ25 | SUS304 | 连接方式：快装连接 温度范围：-10℃~+180℃ | 龙泽 | 1 只 | 最低点排放 |
8 | 旋塞式取样阀 | DN8 | SUS304 | 连接方式：快装连接 温度范围：-10℃~+180℃ | 龙泽 | 4 只 | 淡水分支及汇总取样 |
9 | 低压保护 | SUS304 | 规格：0—0.6Mpa | 南京 | 1 只 | 保护一级高压泵 | |
10 | 电导仪 |
CM-230 |
SUS304 | 测量范围 0-2000uS/cm， 导线长度：5m |
人民电器 |
1 套 |
在线检测一级电导 |
11 | 电导探头 | ||||||
12 | 金属管指针流量 计 |
RWJ |
SUS304 | 流体温度：5-85℃ 快装 连接 量程：4000L/h |
恒嘉 |
1 只 |
一级出水 |
13 | 金属管指针流量 计 |
RWJ |
SUS304 | 流体温度：5-85℃ 快装 连接 量程 ：4000L/h |
恒嘉 |
1 只 |
一级浓水 |
14 |
隔膜压力表 |
0-2.5Mpa |
SUS304 | 连接:卡箍 精度等级：1.5 grade 径向 |
KTYB |
2 只 |
一级膜前膜后压力 |
八 | PH 调 节 装置 PH automatic dosing device | ||||||
序号 | 名称 | 型号 | 材质 | 技术参数及规格 | 供应商 | 数量 | 备注 |
1 | 计量泵 | 15GPD | 全塑 | PVDF 泵头 流量恒定可调 | 意大利 SEKO | 1 台 | 向管道中加入氢氧化 钠，调节进水 PH 值 |
2 | 计量箱 | 40L | PE | PT-60L | 扬州 | 1 只 | 储存药液 |
九 | 二级 RO 装置 Revrvse Osmosis-2 | ||||||
序号 | 名称 | 型号 | 材质 | 技术参数及规格 | 供应商 | 数量 | 备注 |
1 |
高压泵 |
CDLS2-15 |
过流材质 SUS304 | 1.5KW/380V 防护等级：IP55 绝缘等级：F 标准电压：50Hz 3*380-415V 电机为全封闭，风冷式二级标 准电机 |
南泵 |
1 台 |
为二级反渗透膜组提 供动力 |
2 | 膜元件 | BW30-4040 | 聚酰胺复合 膜 | 膜片类型：聚酰胺复合膜 操作温度：≤45℃ | 美国陶氏 | 4 只 | 出水达到 GMP 纯化 水标准 |
3 | 膜容器 | Φ 108 | SUS304 | 4 英寸 2 芯装 | 扬州沃瑞尔 | 2 只 | 安装 RO 膜 |
4 | 单向阀 | Φ25 | SUS304 | 连接方式：快装连接 温度范围：-10℃~+180℃ | 龙泽 | 1 只 | 高压泵出水 |
5 | 手动隔膜阀 | Φ25 | SUS304 | 连接方式：快装连接 温度范围：-10℃~+180℃ | 龙泽 | 1 只 | 浓水调节 |
6 | 电动慢开阀 | Φ25 | SUS304 | 连接方式：快装连接 温度范围：-10℃~+180℃ | 龙泽 | 1 只 | 冲洗阀 |
7 | 手动隔膜阀 | Φ25 | SUS304 | 连接方式：快装连接 温度范围：-10℃~+180℃ | 龙泽 | 1 只 | 最低点排放 |
8 | 旋塞式取样阀 | DN8 | SUS304 | 连接方式：快装连接 温度范围：-10℃~+180℃ | 龙泽 | 5 只 | 淡水分支及汇总取样 |
9 | 金属管指针式流 量计 |
RWJ | SUS304 | 流体温度：5-85℃ 快装 连接 量程 ：2000L/h | 恒嘉 | 1 只 | 二级出水 |
10 | 金属管指针式流 量计 |
RWJ | SUS304 | 流体温度：5-85℃ 快装 连接 量程 ：1000L/h | 科发 | 1 只 | 二级浓水 |
11 | 气动隔膜阀 | Φ38 | SUS304 | 连接方式：快装连接 温度范围：-10℃~+180℃ | 龙泽 | 1 只 | 出水合格阀 |
12 | 气动隔膜阀 | Φ38 | SUS304 | 连接方式：快装连接 温度范围：-10℃~+180℃ | 龙泽 | 1 只 | 出水不合格阀 |
13 | 隔膜式取样阀 | DN8 | SUS304 | 连接方式：快装连接 温度范围：-10℃~+180℃ | 龙泽 | 3 只 | 各段取样 |
14 | 电导探头 |
CM-230K |
SUS304 | 输出：4-20mA 信号，测量范围 0-2000uS/cm ，导线长度： 5m |
上海诚磁 |
1 套 | 在线检二级电导率并控 制 |
15 | 电导仪 | ||||||
16 |
隔膜压力表 |
0-2.5Mpa |
SUS304 | 量程：0-2.5Mpa 连接:卡箍 精度等级：1.5 grade 轴向 |
KTYB |
2 只 |
二级膜前膜后压力 |
十 | C IP 系统 CIP System | ||||||
序号 | 名称 | 型号 | 材质 | 技术参数及规格 | 供应商 | 数量 | 备注 |
1 |
清洗泵 |
CHL2-40 |
SUS304 | 0.55KW/380 等级：IP55 绝缘等级：F 标准电压：50Hz 电机为全封闭，风冷式二级标 准电机 |
南泵 |
1 |
为清洗提供动力 |
2 | 水箱 | PE | PT-240L | 扬州 | 1 台 | 储存药液 | |
3 | 手动球阀 | Φ25 | SUS304 | 连接方式：快装连接 温度范围：-10℃~+180℃ | 龙泽 | 1 只 | 水箱排污 |
4 | 手动球阀 | Φ25 | SUS304 | 连接方式：快装连接 温度范围：-10℃~+180℃ | 龙泽 | 1 只 | 泵进口阀 |
十一 | 纯化水罐 Purified water | ||||||
序号 | 名称 | 型号 | 材质 | 技术参数及规格 | 供应商 | 数量 | 备注 |
1 |
纯化水罐 |
WRE-2000 |
SUS316L | D=1300 H=2550 V=2000L 厚度 3mm 结构：上下封头 |
扬州沃瑞尔 |
2 台 |
存储 RO 纯水 |

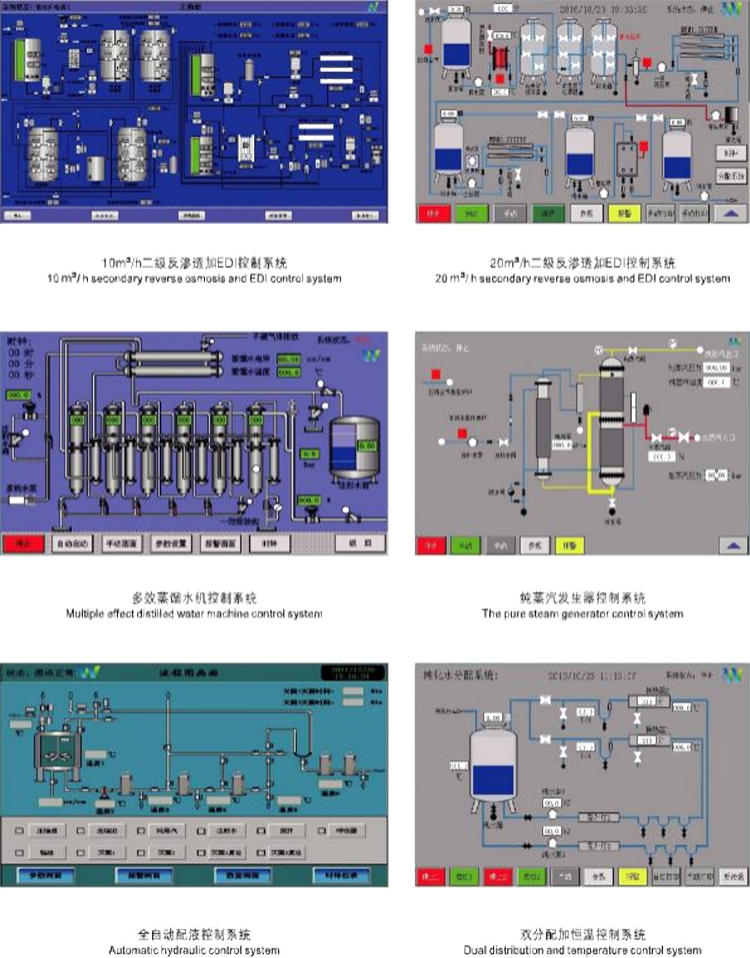

2 | 液位传感器 | HX308 | SUS316L | 类型：2 线制，输入：24VDC 输入：4-20mA 连接方式：快接 | 杭州 | 2 只 | 水箱液位控制 |
3 | 呼吸器 | Φ89 | SUS316L | 滤芯材质：PP 过滤精度：0.22 μm | 扬州沃瑞尔 | 2 只 | 防止不洁气体进入水箱 |
4 | 卫生清洗器 | Φ25 | SUS316L | 360 °旋转 | 龙泽 | 2 | 清洗装置 |
5 | 罐上接管 | Φ25 | SUS316L | 采用拉口技术、无死角结构， | 扬州沃瑞尔 | 2 套 | |
十二 | 控 制 系 统 Electical control system | ||||||
序号 | 名称 | 型号 | 材质 | 技术参数及规格 | 供应商 | 数量 | 备注 |
1 | 触摸屏 | 10 英寸 | 昆仑通态 | 1 台 | |||
2 | 可编程控制器 | PLC | S7-200 SMART 系列 | 西门子 | 1 只 | ||
3 | 气动先导阀 | 台湾亚德客 | 1 套 | ||||
4 | 交流接触器 | 正泰 | 1 套 | ||||
5 | 热继电器 | 正泰 | 1 套 | ||||
6 | 旋钮开关 | 正泰 | 1 套 | ||||
7 | 指示灯 | 正泰 | 1 套 | ||||
8 | 急停 | 正泰 | 1 套 | ||||
9 | 电器辅材 | 正泰 | 1 套 | ||||
10 | 电控柜 | YZWRE-18-01 | SUS304 | 1100*800*280 | SUS304 | 1 台 | |
十三 | 分配系统 delivery system | ||||||
序号 | 名称 | 型号 | 材质 | 技术参数及规格 | 供应商 | 数量 | 备注 |
1 | 分配模块机架 | SUS304 | 扬州沃瑞尔 | 1 台 | |||
2 |
双管板换热器 |
1M² |
SUS316L |
换热面积：1M² |
扬州沃瑞尔 |
1 台 | 加热纯化水至85℃ 循环 2 小时，实现纯 化水罐以及车间管路 的灭菌 |
3 | 疏水阀 | DN32 | SUS304 | 浮球式 | 上海 | 1 只 |
冷凝水排放 |
4 | 疏水旁通球阀 | DN32 | SUS304 | 连接方式：快装连接 温度范围：-10℃~+180℃ | 龙泽 | 1 | |
5 | 卫生泵 | YAK-0545-4 | SUS316L | 根据工艺用水量选型，耐高 温 | 天长远安 | 1 台 | 最低端带排空阀 ，耐 90℃热水灭菌 |
6 | 泵底手动隔膜阀 | DN15 | SUS316L | 连接方式：快装连接 温度范围：-10℃~+180℃ | 龙泽 | 1 只 | 泵底排放阀 |
7 | 紫外线灭菌器 | SUS316L | 流量：4T | 江苏 | 1 只 | 飞利浦灯管、带时间 累加器 | |
8 | 电导仪 |
CM-230K |
SUS316 | 输出：4-20mA 信号，测量范围 0-2000uS/cm ，导线长度： 5m |
上海诚磁 |
1 套 |
测量回水电导并控制 |
9 | 电导探头 | ||||||
10 | 金属管指针式流 量计 |
RWJ | 流体温度：5-85℃ 接管Φ38 量程 ：1000L/h 输入：4-20mA |
恒嘉 |
1 台 | 测量回水流量并给卫 生级泵信号 | |
11 | 变频器 | V20 | 与泵配套 380V | 西门子 | 1 套 | 控制回水流速不低于 0.9m/s | |
12 | 手动隔膜阀 | Φ25 | SUS316L | 连接方式：快装连接 温度范围：-10℃~+180℃ | 龙泽 | 1 只 | 泵进口阀 |
13 | 手动隔膜阀 | Φ25 | SUS316L | 连接方式：快装连接 温度范围：-10℃~+180℃ | 龙泽 | 1 只 | 回水压力控制阀 |
14 | 气动隔膜阀 | Φ25 | SUS316L | 连接方式：快装连接 温度范围：-10℃~+180℃ | 龙泽 | 1 只 | 水箱回水进水阀 |
15 | 气动隔膜阀 | Φ25 | SUS316L | 连接方式：快装连接 温度范围：-10℃~+180℃ | 龙泽 | 1 只 | 水箱回水排放阀 |
16 | 旋塞式取样阀 | DN8 | SUS316L | 连接方式：快装连接 温度范围：-10℃~+180℃ | 龙泽 | 2 只 | 送水、回水口取样 |
17 | 隔膜式压力表 | 0-0.6Mpa | SUS316L | 连接:卡箍 精度等级：1.5 grade | 轩圣 | 2 只 | 监测出水、 回水压力 |
十四 | 设备安装、调试、培训费 | 免费 | |||||
十五 | 包装、运输、保险 | 免费 | |||||
说明：
1、系统为 24 小时不停机全自动控制， 同时可以手动控制；
2、预处理可以对机械过滤器、活性炭过滤器进行在线清洗
3、主机开机前、停机前均有 2-3 分钟低压冲洗，运行中每 2 小时自动低压冲洗 2-3 分钟。系统各 水罐高、 中、低液位可自动控制产水、停机、冲洗及泵的连锁，液位可以在触摸屏上面动感显 示；
4、所有的纯水管道盲管均符合小于 3D 要求（欧盟要求） 、其他管道盲管均符合小于6D，各设 备前后均有取样点；
5、工艺设计配置执行 GMP 规范，纯化水质符合 2015 版《中国药典》 的要求；
6、纯化水出水电导在线监控并自动控制，不合格水自动切换回上一级重新处理；
7、提供制水系统流程图/平面布置图/电器管线图的技术图纸；
8、原水箱、机械过滤器、活性碳过滤器、淡水箱、纯水箱均为上下封头,不锈钢板材制造，且提 供材质报告；
9、提供 FAT/SAT/4Q 纯化水验证资料；
10、我公司免费安装调试，现场代培操作技术人员；
11、设备保质期壹年，终身维护；
12、系统管道内部氩气保护自动焊机焊接。
满足 2015 版药典要求的 GMP 认证软件资料清单
序号 | 名 称 | 数量 |
01 | 设备供应商资质及质量保证资料 | 1 份 |
02 | 设备相关部件供应商资质及证明性文件 | 1 份 |
03 | 设备说明书、操作规程 | 各 1 份 |
04 | 设备所用钢板、管件阀门等材质报告 | 1 份 |
06 | 设备及仪器仪表检验报告/合格证 | 1 份 |
07 | 设备制造过程记录（包括焊接记录、探伤记录、钝化记录、坡 度施工文件及其他制造过程记录） |
各 1 份 |
08 | 焊缝编号图纸，并在管道焊接处标注焊缝编号 | 1 份 |
09 | 设计确认（DQ） | 1 份 |
11 | 工厂验收测试（FAT） | 1 份 |
12 | 客户现场验收测试（SAT） | 1 份 |
13 | 安装确认（IQ） | 1 份 |
14 | 性能确认（PQ） | 1 份 |
15 | 运行确认（OQ） | 1 份 |
16 | 安装手册 | 1 份 |
17 | 操作手册（SOP） | 1 份 |
18 | 维护手册 | 1 份 |
19 | 平面布置图 | 1 份 |
20 | 工艺流程图 | 1 份 |
21 | 电气线路图 | 1 份 |
22 | 常见故障排除说明书。 | 1 份 |
23 | 部件列表 | 1 份 |
24 | 装箱单/发货清单 | 1 份 |
25 | 备件清单 | 1 份 |
26 | 总装配图及部件、零件编号 | 1 份 |
27 | 设计原理图 | 1 份 |
