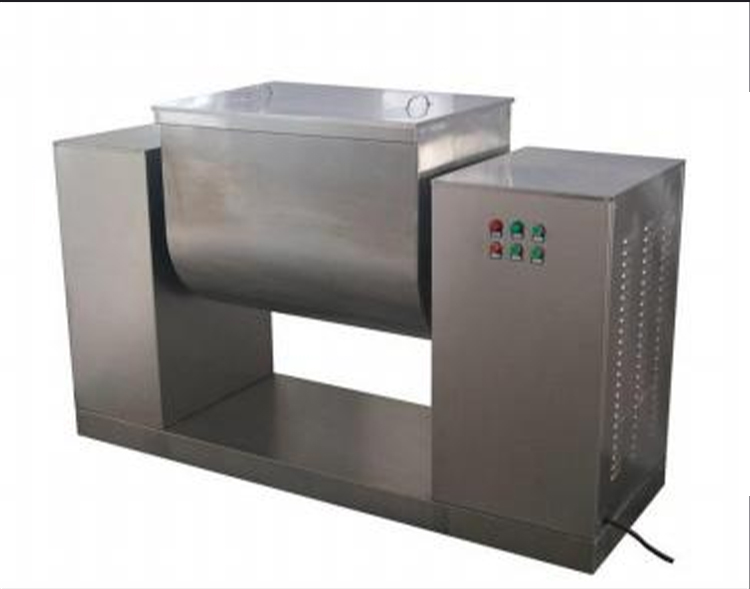

CH－200槽形混合机配制说明
一、概述
本机与物料接触处均采用不锈钢制造，用于混合粉状或湿性物料,使不同比例主辅料混合均匀。本机与物料接触处均采用不锈钢制造,桨叶筒身间隙小，混合无死角，搅拌轴两端设有密封装置，能防止物料外泄，广泛适用于制药、化工、食品等行业。
二、工作原理

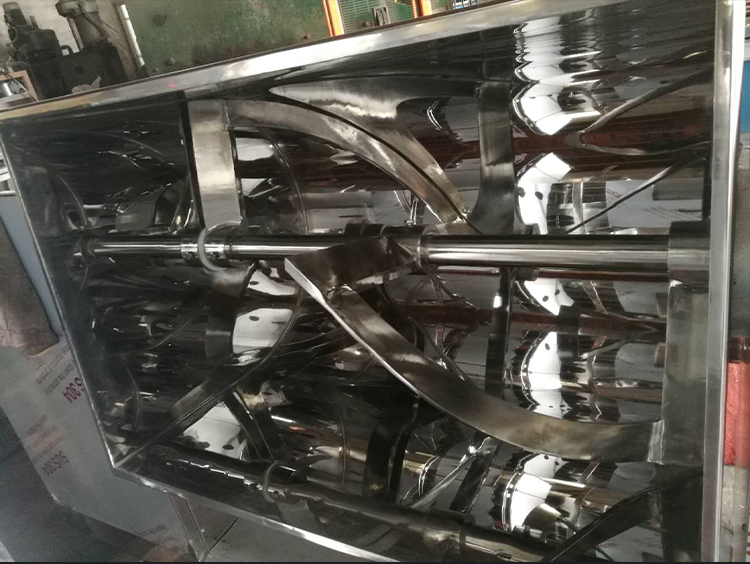

本机通过机械传动,使S式搅拌桨旋转,推动物料往复翻动,均匀混合,操作时采用电气控制,可设定混合时间,到时自动停机,从而提高每批物料的混合质量。
三、主要技术参数
项目 | 参数 |
工作容积 L | 200 |
搅拌转速 rpm | 24 |
搅拌电机 kw | 4 |
翻倒电机 kw | 0．55 |
翻转角度 ° | 105 |
外形尺寸 长×宽×高 mm | 1800×700×1200 |
重量 kg | 480 |
四、设备配置表
序号 | 名称 | 型号规格 | 材质 | 数量 | 备注 |
1 | 搅拌桨 | CH-200型相配 | 304L | 1 | 本公司 |
2 | 混合槽 | 200L | 304L、δ3 | 1 | 本公司 |
3 | 机架 | 8＃外包δ2不锈钢 | 1套 | 本公司 | |
4 | 搅拌电机 | 1 4kw | 1台 | 大桥电机 | |
5 | 倾倒电机 | 0.55kw | 1台 | 大桥电机 | |
6 | 轴承 | NSK2100 | 4只 | ||
7 | 搅拌减速机 | WPA135 | 1 | 杭州奇杰 | |
8 | 翻转减速机 | WPA70 | 1 | 杭州奇杰 | |
9 | 电器 | 1台 | 正泰 |
