1） 简介

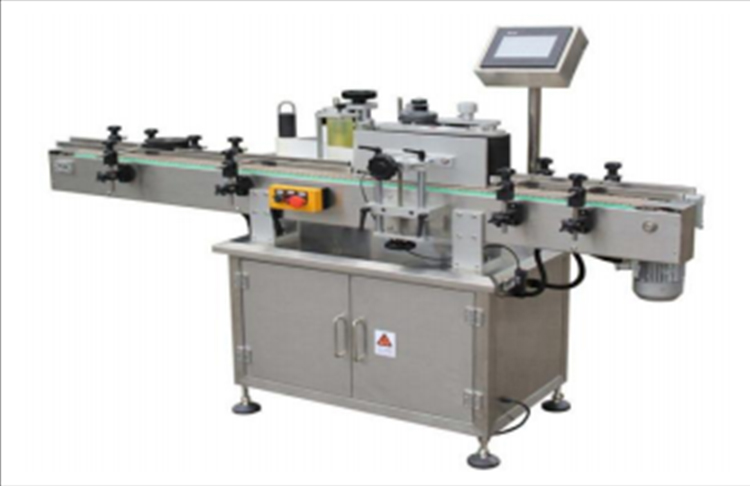

本机能完成口服液瓶 、 水针安瓿瓶 ， 塑料瓶或其它各类细长瓶子的不干胶贴签 。 触摸屏 操作 ，PLC 全程控制； 根据 不 同 的标签 ， 智 能检 索 ， 确 定参数； 另 引用 热 打 印机头 同步 打 印 批号 ， 无瓶不 出签 、 不打 印 ， 故 障 自动停机 、 显示报警本机抗干扰性强 ， 人性化程度高 ， 性 能稳定可靠。
2） 主要技术参数
产 量 ： ≥ 50 瓶/分钟
适用瓶子： 圆型瓶子
贴标精度： ± 0.5mm
标签规格 ： 长 10-80mm 宽 10-80mm
标签卷规格： 外径 350mm 内径 76mm
标签 间 隙： ≥ 3mm
气源压 力： ≥ 0.4MPa
贴 签 率 ： ≥ 99%
出瓶方式： 单轨输送带
电 源 ： 220V 50Hz
功 率 ： 2Kw
参考尺 寸 ： 1800 × 900 × 1400
（3）主要器件部件配置
序号 | 名称 | 型号 | 供应商 | 备注 |
1 | PLC | DVP14SS11T2 | 台湾台达 | |
2 | 触摸屏 | DOP-B05S100 | 台湾台达 | |
3 | 光纤放大器 | BF3RX | 韩 国 AUTONICS | |
4 | 开关电源 | 1K2 | 台湾 DELTA | |
5 | 送标步进电机 | 85BYGH4C | 东控 | |
6 | 驱动器 | SMD2P4L-8A | 东控 | |
7 | 齿轮减速电机 | 60W | V ．T ．V | |
8 | 变压器 | JBK100/55V | 台湾明纬 | |
9 | 打印机 | NY818 | 漳州南云包装 | |
10 | 其它电气元件 | 法国施耐德 |
11 | 瓶子输送带 | 组件 | 联灌科技 | |
12 | 贴标系统 | 组件 | 联灌科技 | |
13 | 传动机构 | 组件 | 联灌科技 | |
14 | 机架 、 台板 | 组件（A3） | 联灌科技 | |
15 | 边板 、 面板 | 组件（ 304 # ) | 联灌科技 |
4） 主要零部件材质
瓶子接触 的零部件： 304＃ 不锈钢或尼龙 1010 上签带： 牛筋橡胶

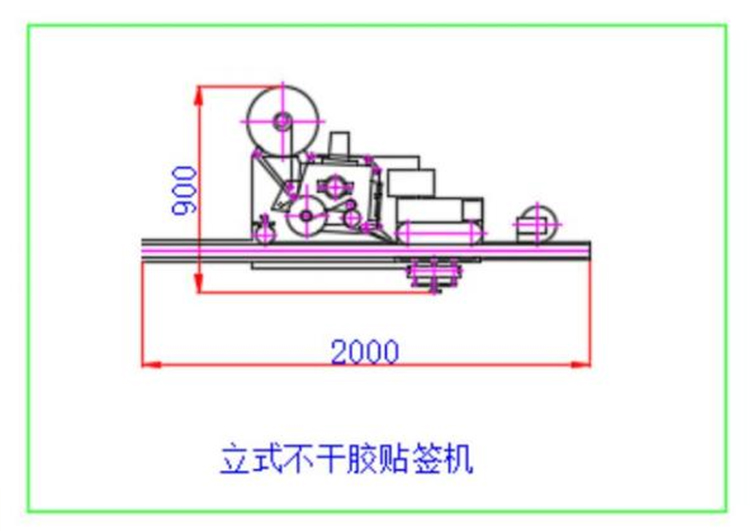

5） 设备平面布局设计图
参照制剂室现场尺寸 ， 确定设备进场及摆放符合要求；
